Ben poco resta oggi dell'insediamento originario quattro e
cinquecentesco.

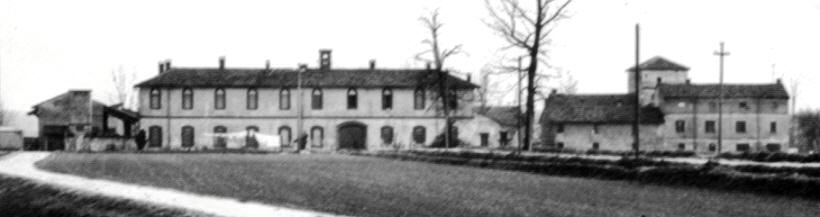

Del sistema a corte chiusa segnalato dalle mappe rimangono due corpi di fabbrica uniti secondo una pianta ad L e che si aprono sull'area della corte con porticati ad arcate a tutto sesto.
Il corpo rettilineo nord, da identificarsi con quello già esistente nel 1503, presenta distribuita su due piani una struttura adibita sin dall'origine a residenza e che oggi riesce quasi illeggibile poiché la pianta è svisata da tramezzature recenti e la cubatura interna dei locali è falsata anche per il rifacimento dei soffitti.
La facciata conserva forse qualche traccia delle forme originarie nelle cornici conclusive e negli archivolti delle finestre del piano terra.
Ma è nel complesso irrimediabilmente rimaneggiata.

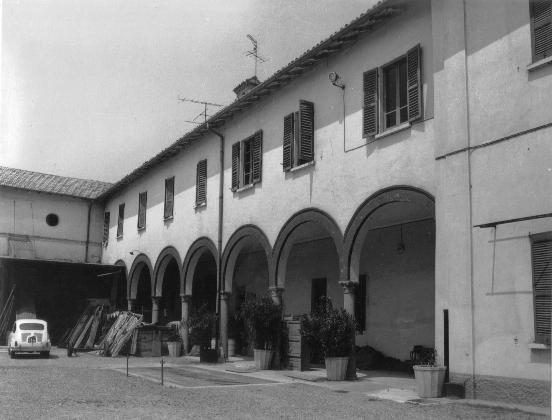

Il portico ad arcate profilate da cornici in cotto presenta colonne di granito con capitelli di foggia arcaica oltre a qualche zona di intonaco graffito a rombi.

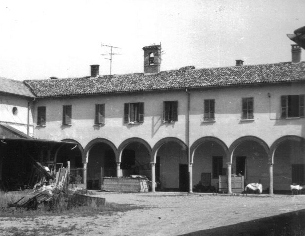

Il corpo ovest sembra
risalire a data successiva al 1503 poiché reca nei capitelli e nei graffiti che
corrono lungo la cornice marcapiano lo stemma della famiglia Bottigella.
(vedi foto a lato)
Anche per questa sezione i caratteri stilistici sono poveri ed arcaici: la decorazione a graffito si svolge secondo semplici schemi paratattici aventi per base il quadrato ed i capitelli più complessi sono formulati a duplice giro di striminzite foglioline aderenti alla campana che ricordano schemi impiegati con frequenza nei primi anni dell'età sforzesca e denunciano qui una fase più matura per la connessione con gli espansi e arricciolati elementi angolari.
La destinazione originaria dell'intero corpo di fabbrica è assai problematica: salvo i muri perimetrali tutta l'organizzazione attuale è recente sicché riesce difficile determinare con sicurezza se i Bottigella abbiano inteso ampliare la loro residenza o se, come pare più probabile, abbiano voluto rinnovare le strutture sussidiarie, stalle o depositi dei prodotti della proprietà.
Sulla destra del complesso unitario ora descritto e da esso indipendente
sussiste un più antico corpo di fabbrica di notevole interesse.
Comprende al piano terra una grande sala divisa da due file di colonne e coperta da volte a crociera che tramezzi anche antichi spartiscono in tre locali. I capitelli hanno forma cubica o a due rigidi giri di foglie.

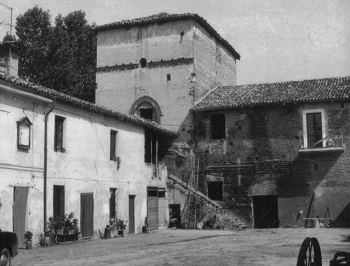

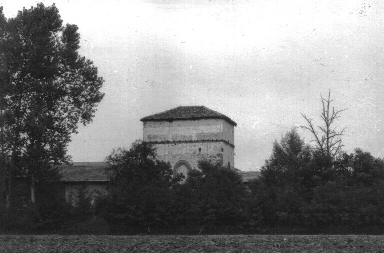

Sui muri perimetrali, all'estremità ovest, insiste una torre ora mozza in cui si aprono finestre archiacute ascrivibili alla fine dell'età viscontea.
(Ai lati e sotto i particolari della Torre)
Su larghe zone di intonaco restano graffiti col comune motivo dei rombi in cui è inscritta una S e per alcuni tratti, lungo la dentellatura superiore, corre un fregio dipinto ad archetti polilobi.
Con molta cautela si può forse ipotizzare che si tratti degli ultimi residui di una struttura castellare cui allora l'estremo fianco ovest della proprietà venduta dai Bolognini avrebbe dovuto addossarsi e la cui ultima ed unica memoria iconografica potrebbe trovarsi nel fantasioso disegno che correda una piccola mappa settecentesca della zona di Belvedere.
Il Bottigella fece testamento nell'ottobre del 1507 destinando la propria
biblioteca ai monaci Domenicani ma stabilendone il deposito temporaneo presso il
monastero di San Salvatore.
Assegnava inoltre una cospicua somma ai Domenicani di San Tomaso con l'obbligo,
tra l'altro, di far eseguire due sepolture marmoree per sé ed i suoi familiari
secondo il modello di Giovan Antonio Amadeo.

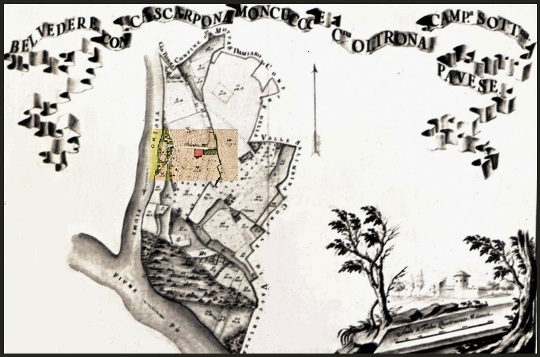

La più antica mappa
catastale rinvenuta, redatta nel 1722, presenta sulla sinistra dell'antico
insediamento ampi appezzamenti a varie culture e ben due tracciati stradali che
raggiungono il fiume.
